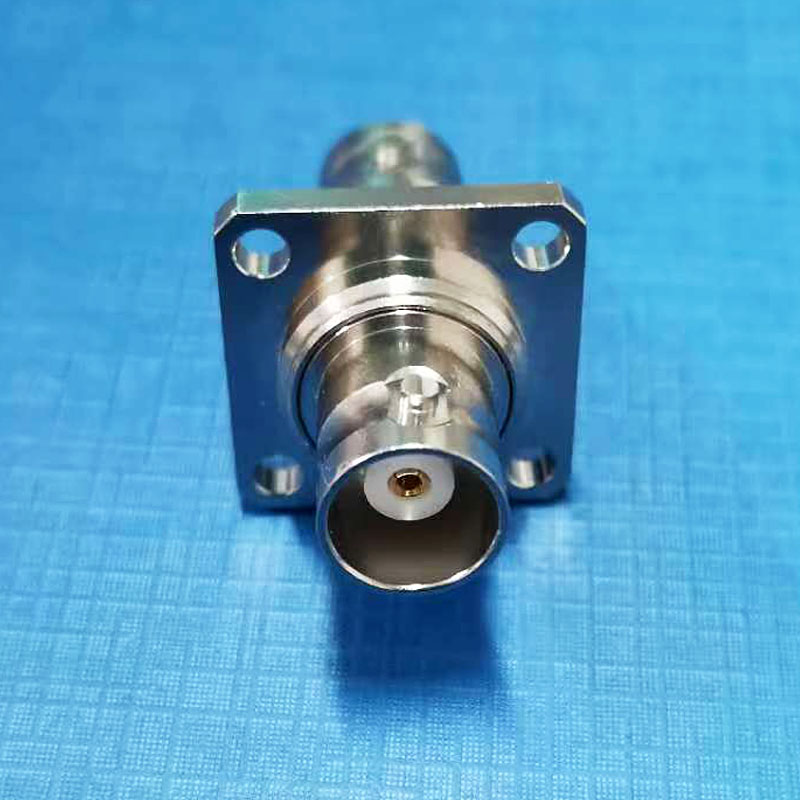

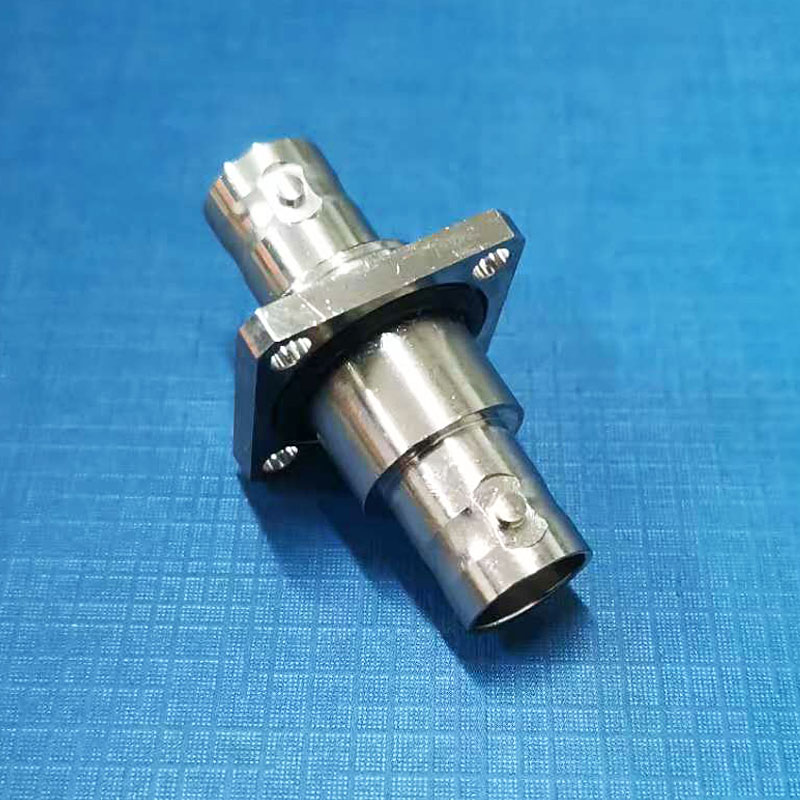

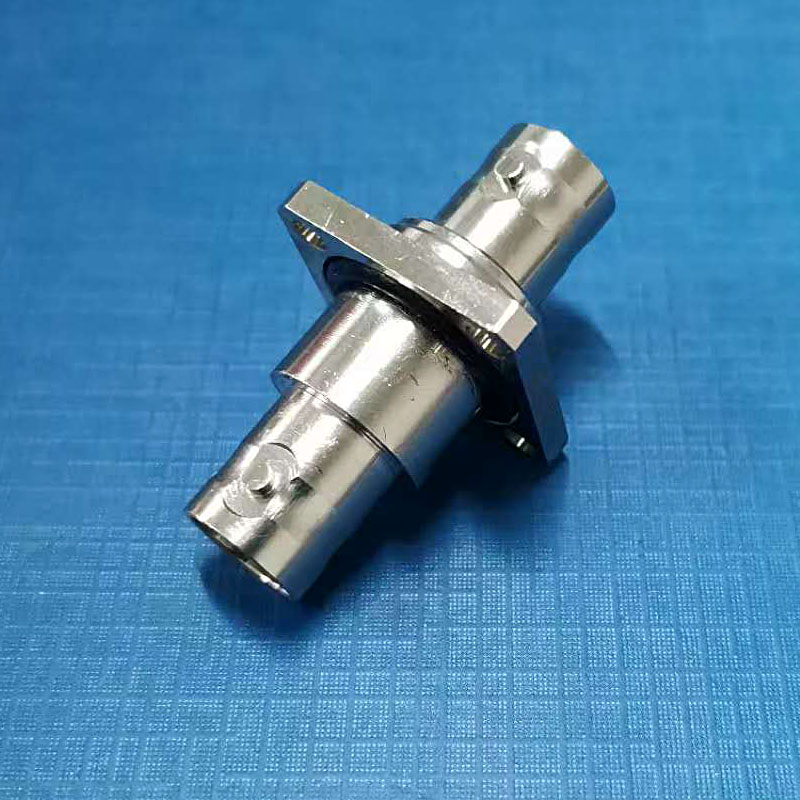

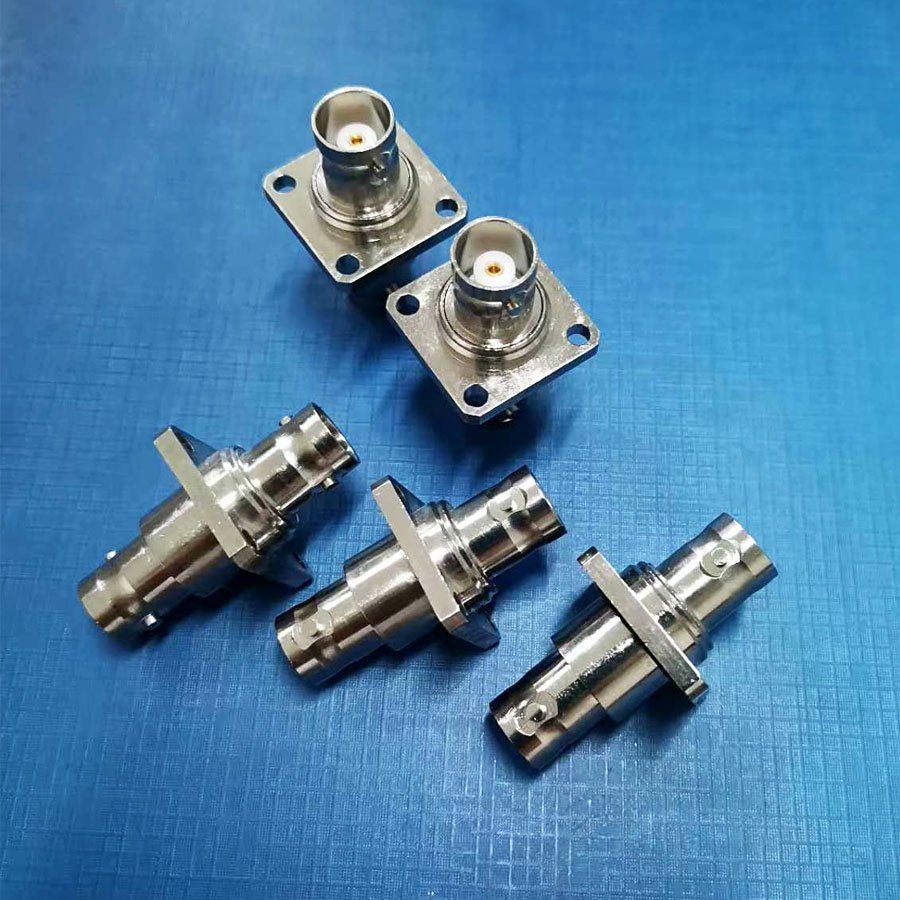

BNC-50KKF 高真空射频同轴连接器是专为高真空环境设计的高性能射频连接器件，采用卡口式连接结构，具备很好的电气性能、机械可靠性和环境适应性。以下是其核心技术特性与产品概述：
一、核心技术特性
1. 电气性能
阻抗与频率范围：特性阻抗严格匹配 50Ω 标准，支持从直流（DC）到 4GHz 的宽频信号传输，满足高频通信、雷达系统及微波测试设备的需求。
低损耗与高稳定性：
插入损耗≤0.20dB/3GHz，确保信号传输过程中能量损失很小；
电压驻波比（VSWR）直式≤1.22/3GHz、弯式≤1.30/3GHz，有效抑制信号反射，提升传输效率。
绝缘与耐压：
绝缘电阻≥500MΩ，防止信号泄漏和干扰；
工作电压 500V（rms），耐压 1500V（rms），可承受高电压环境下的长期稳定运行。
接触可靠性：
中心导体接触电阻≤0.002Ω，外导体接触电阻≤0.0025Ω，确保低电阻连接；
内导体保持力≥0.57N，防止振动或冲击导致的接触失效。
2. 机械性能
快速连接与耐用性：
采用卡口式锁定结构，旋转 90° 即可完成连接或断开，操作便捷；
插拔寿命≥500 次，连接器啮合力和拉脱力均为 8-63N，平衡连接强度与拆卸便利性。
抗环境干扰：
抗振动（100m/s²，80-2000Hz）和抗冲击设计，适用于航空航天、卫星通信等动态环境。
3. 环境适应性
高真空兼容性：
真空度达 10⁻⁶Pa，采用低放气材料（如黄铜镀镍外壳、聚四氟乙烯（PTFE）绝缘体），确保在高真空腔体中无气体释放干扰信号。
宽温域稳定性：
工作温度范围 - 55℃~+165℃，若使用聚乙烯（PE）电缆，温度范围扩展至 - 269℃~+85℃，适应很不好的温度环境。

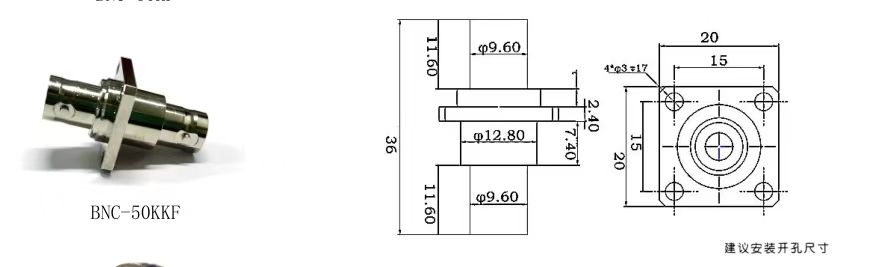

4. 结构设计
穿墙式安装：
两端均为 BNC 母头，可配合 BNC 公头使用，支持面板安装或机箱配线架集成，便于系统级布线。
材料与工艺：
外壳采用黄铜镀镍或不锈钢材质，兼具耐腐蚀性与导电性；
绝缘体为 PTFE，介电损耗低且耐高温，符合 MIL-C-39012/16-24 jun用标准，适用于严苛环境。
照盛BNC高真空射频同轴连接器50KKFBNC-50KKF
二、产品概述
1. 设计定位
BNC-50KKF 是高真空系统的关键组件，专为粒子加速器、真空镀膜设备、空间模拟舱等场景设计，可在高度密封环境中实现射频信号的高效传输与隔离。其穿墙式结构允许设备内外信号互联，同时维持腔体真空度，避免外部污染或压力变化影响内部电路。
2. 应用领域
科研与工业：粒子加速器控制系统、真空镀膜设备、半导体制造设备。
通信与国防：卫星地面站、雷达系统、航空航天测试设备。
医疗与仪器：高频医疗设备、精密射频测试仪器。
3. 线缆兼容性
支持压接 RG174、RG188、RG316 等 50Ω 同轴线缆，通过标准化接口实现与主流射频线缆的无缝对接，确保阻抗匹配与信号完整性。
4. 认证与合规性
严格遵循 MIL-C-39012/16-24 jun用标准，具备抗电磁干扰（EMI）和射频泄漏抑制能力，屏蔽效能符合行业高真空连接器的通用要求。
三、技术优势与行业价值
高可靠性：在 10⁻⁶Pa 真空度下，连接器的密封性与信号稳定性经过长期验证，适用于航天级任务。
模块化设计：穿墙式结构简化系统集成，支持多通道并行布线，提升设备扩展性。
成本效益：兼容主流线缆与接口，降低系统设计与维护成本，同时满足jun工与民用领域的双重需求。
四、典型参数表
参数    指标
特性阻抗    50Ω
频率范围    DC~4GHz
真空度    10⁻⁶Pa
工作温度    -55℃~+165℃（PE 电缆：-269℃~+85℃）
插入损耗（3GHz）    ≤0.20dB
电压驻波比（3GHz）    直式≤1.22，弯式≤1.30
绝缘电阻    ≥500MΩ
耐压    1500V（rms）
插拔寿命    ≥500 次
认证标准    MIL-C-39012/16-24
BNC-50KKF 凭借其精密的电气性能、严苛环境下的可靠性及标准化设计，成为高真空射频系统的连接方案，持续推动航天、科研及工业领域的技术创新。
