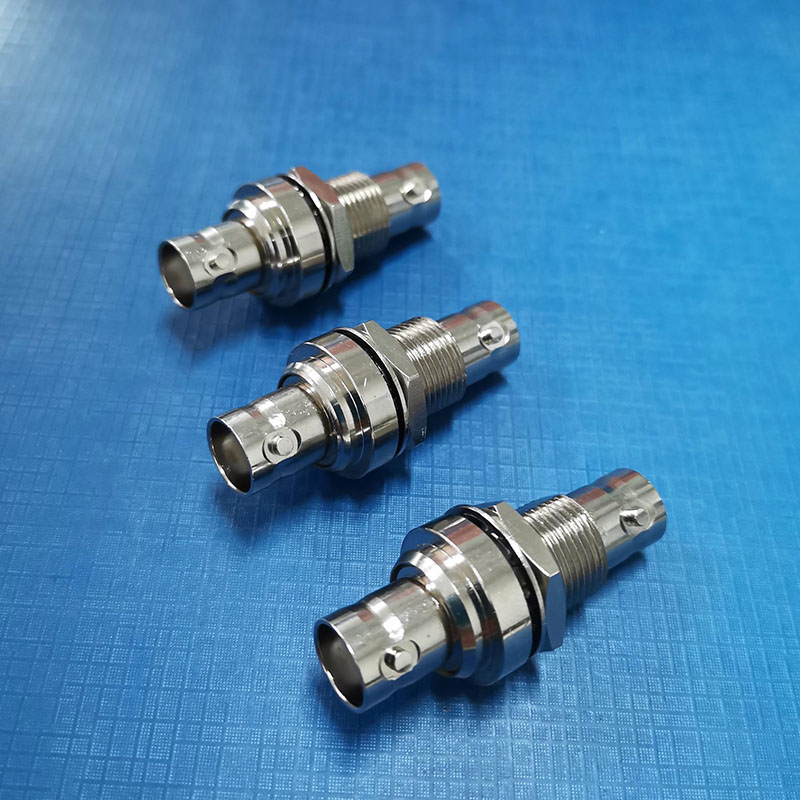

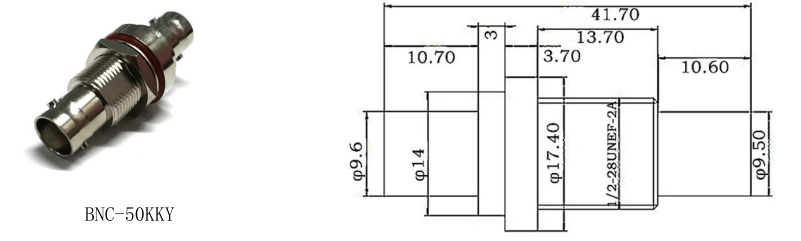

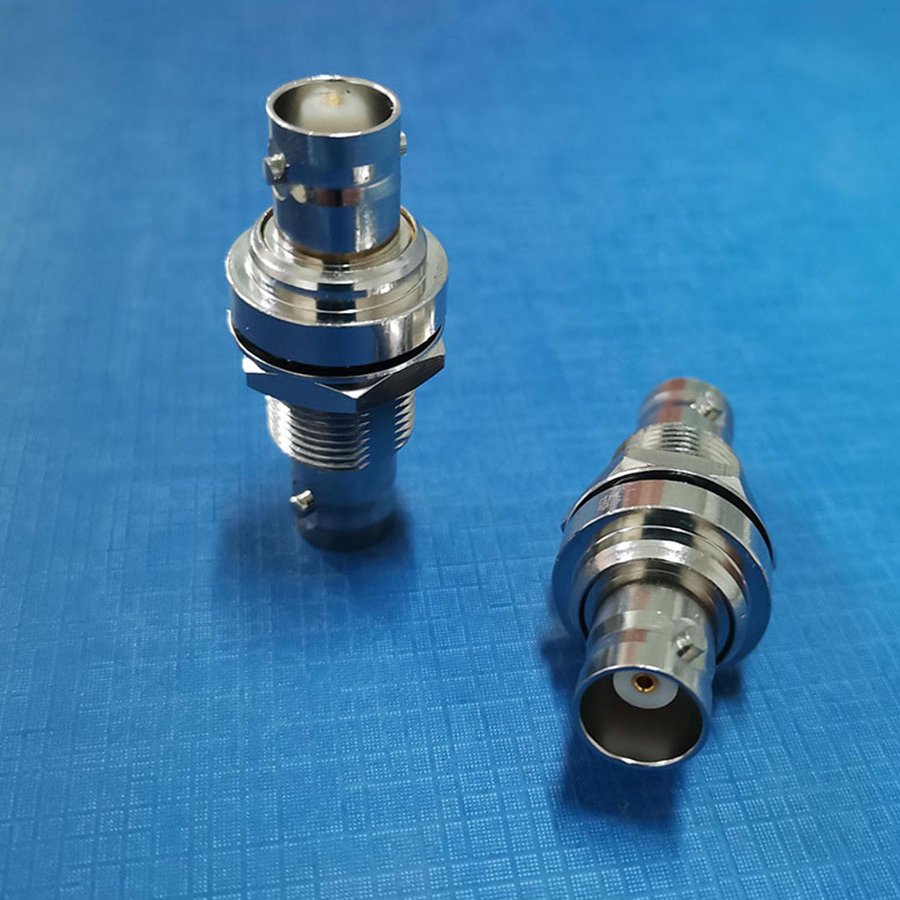

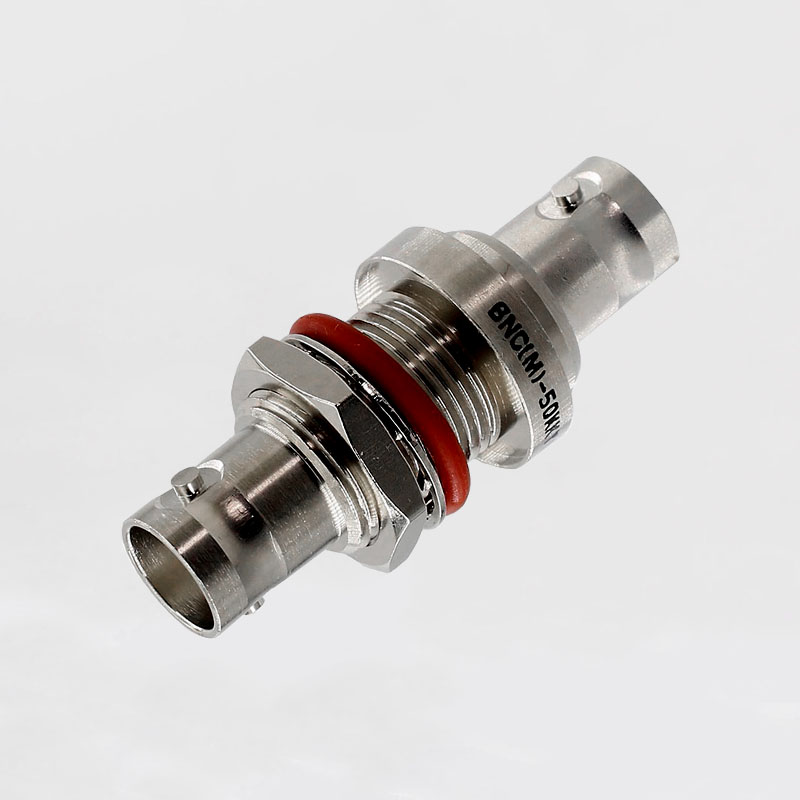

BNC-50KKY 高真空射频同轴连接器是专为高真空环境设计的射频连接器件，适用于航天、科研、jun  工等对真空密封和信号传输要求严苛的场景。以下是其产品概述和主要技术特性：
产品概述
设计定位
BNC-50KKY 高真空射频同轴连接器为高真空 BNC 直通头，采用穿墙式结构，两端均为 BNC 母头，可配合 BNC 公头使用，用于两段或多段信号线的连接。其核心设计目标是在高真空环境（真空度达 10⁻⁶Pa）下实现稳定的射频信号传输，同时满足机械可靠性和耐环境性要求。
结构特点
卡口锁定：采用四分之一圈快速连接的卡口结构，确保连接迅速且接触可靠，适用于频繁插拔的场景。
穿墙式安装：支持面板或机箱配线架安装，便于集成到真空腔体、测试设备等系统中。
线缆兼容性：专门适配 RG174/188/316 等 50Ω 同轴线缆，压接式设计可减少信号损耗。
应用领域
高真空系统：如真空镀膜设备、粒子加速器、空间模拟舱等。
射频测试：雷达、卫星通信、微波仪器等高频信号传输。
jun  工与航天：航空航天设备、导*制导系统等对可靠性要求h很高的场景。
BNC-50KKY：可能包含直式和弯式（直角）两种形式，可根据安装空间灵活选择。两者在核心电气和机械性能上基本一致，但弯式版本的电压驻波比略高于直式（弯式≤1.30/3GHz vs 直式≤1.22/3GHz）。
主要技术特性
一、电气特性
阻抗与频率范围
特性阻抗：50Ω，适配主流射频系统，减少信号反射。
频率范围：DC～4GHz，覆盖大多数射频和微波通信需求。
信号传输性能
电压驻波比（VSWR）：
直式：≤1.22/3GHz；弯式：≤1.30/3GHz，确保低信号反射。
插入损耗：≤0.20dB/3GHz，能量损失极小，保障信号强度。
接触电阻：内导体≤1.5mΩ，外导体≤1mΩ，降低传输损耗。
绝缘与耐压
绝缘电阻：≥5000MΩ，有效防止漏电和干扰。
介质耐压：1500V（rms），可承受高电压环境。
工作电压：500V（rms），满足常规射频电路需求。
二、机械特性
连接可靠性
内导体保持力：≥0.57N，确保内导体稳定，避免松动。
啮合力与拉脱力：8-63N，平衡连接强度与拆卸便利性。
耐用性
插拔次数：≥500 次，机械寿命长，适应频繁使用。
振动测试：100m/s²（80～2000Hz），抗振动性能很好，适用于动态环境。
结构材料
壳体与接触件：黄铜镀镍或不锈钢，耐腐蚀且导电性能良好。
绝缘体：聚四氟乙烯（PTFE），耐高温、低介电损耗。
三、环境特性
温度范围
主体：-55℃～+165℃；
聚乙烯（PE）线缆：-40℃～+85℃，宽温域适应性。
真空性能
真空度达 10⁻⁶Pa，满足高真空腔体的密封要求。
射频屏蔽
射频泄漏≤-55dB@3GHz，有效抑制电磁干扰（EMI）。
照盛BNC高真空射频同轴连接器50KKYBNC-50KKY典型应用场景
场景    优势体现
真空镀膜设备    高真空密封性能，防止气体泄漏影响镀膜质量
卫星地面站天线系统    低插入损耗和电压驻波比，保障信号传输效率
粒子加速器控制系统    抗振动设计和宽温域适应性，长期稳定运行
航空航天测试设备    高可靠性和耐环境性，满足严苛工况需求
选型建议
结构选择：优先选用直式（BNC-50KY）以获得更低的电压驻波比；若空间受限，可选择弯式（BNC-50KKY）。
线缆匹配：严格按照规格压接 RG174/188/316 线缆，避免阻抗失配。
环境适配：在恶劣的温度或高真空环境下，需验证连接器与系统的兼容性。
