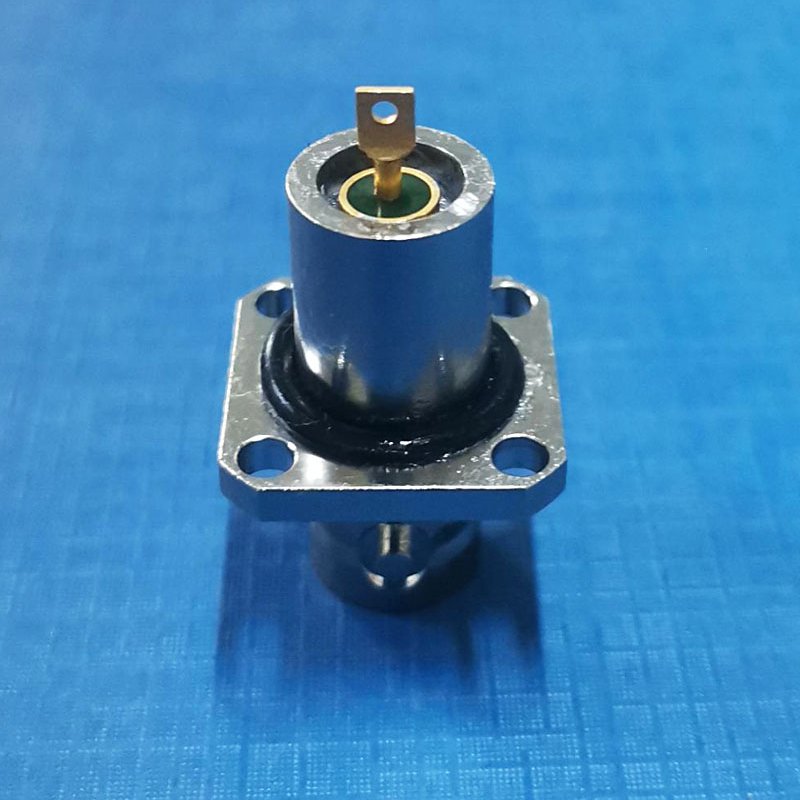

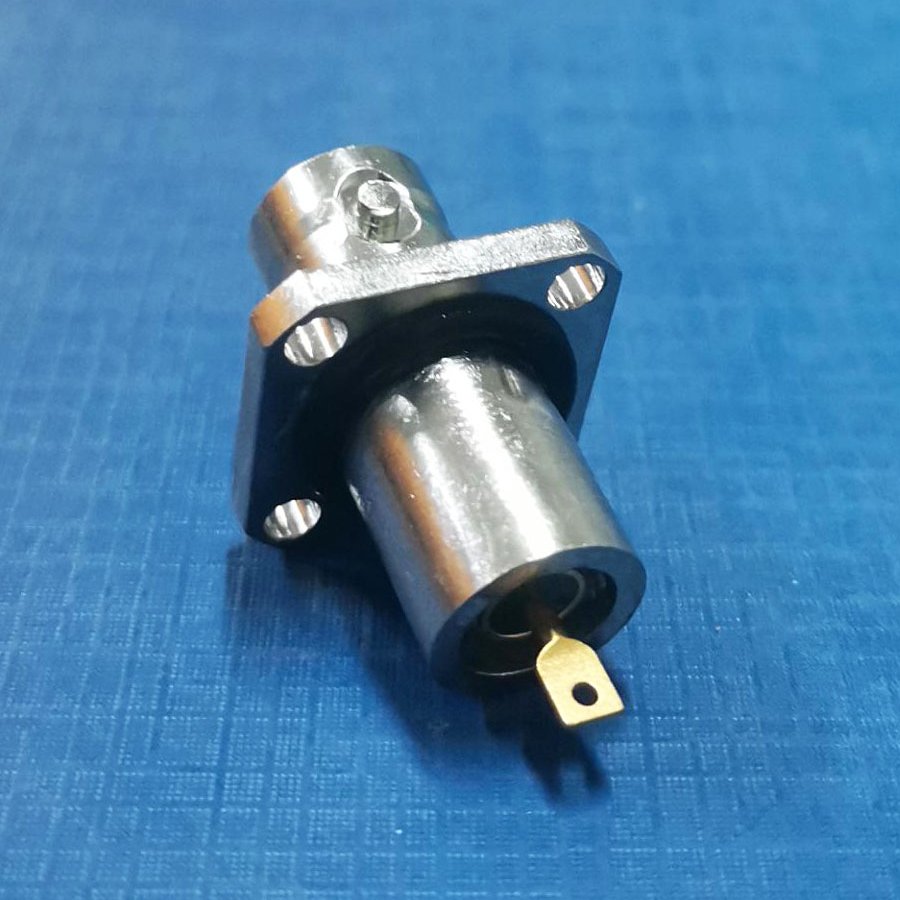

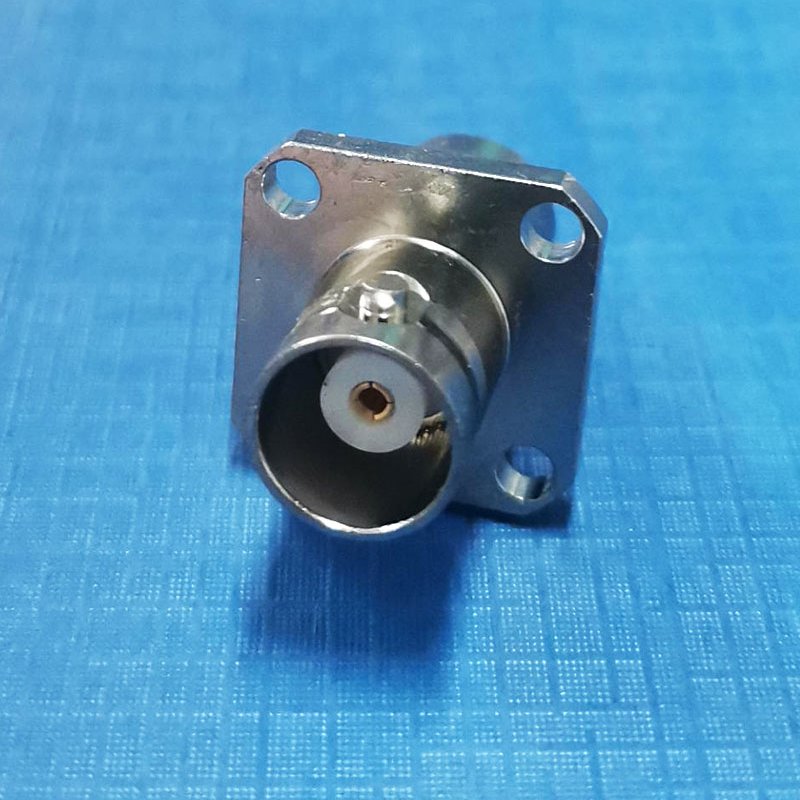

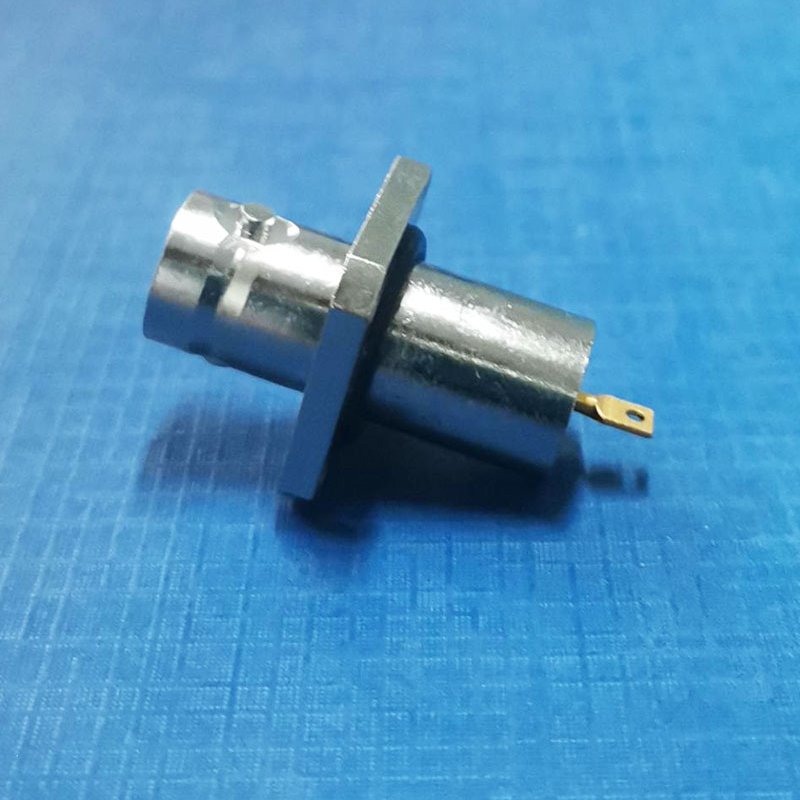

BNC-50KF 高真空射频同轴连接器是一种专为高真空环境设计的射频连接器件，以下是其产品概述和主要技术特性：
产品概述：BNC-50KF 属于高真空 BNC 直通头，采用穿墙式结构，可用于面板安装或机箱配线架安装，方便在不同设备和场景中使用。其两端均为 BNC 母头，可与 BNC 公头配合使用，用于两段或多段信号线的连接。该连接器按照jun工技术研制生产，具有卡口锁定连接结构，只需旋转四分之一圈即可快速接通或断开，连接迅速且接触可靠。它专门用于压接 RG174/188/316 等 50 欧姆同轴线缆，是真空腔体专用屏蔽连接器，真空度可达 10⁻⁶Pa，适用于对真空环境和信号传输有较高要求的场合，如航空航天、电子科研等领域。 BNC-50KF 高真空射频同轴连接器的主要技术特性如下：

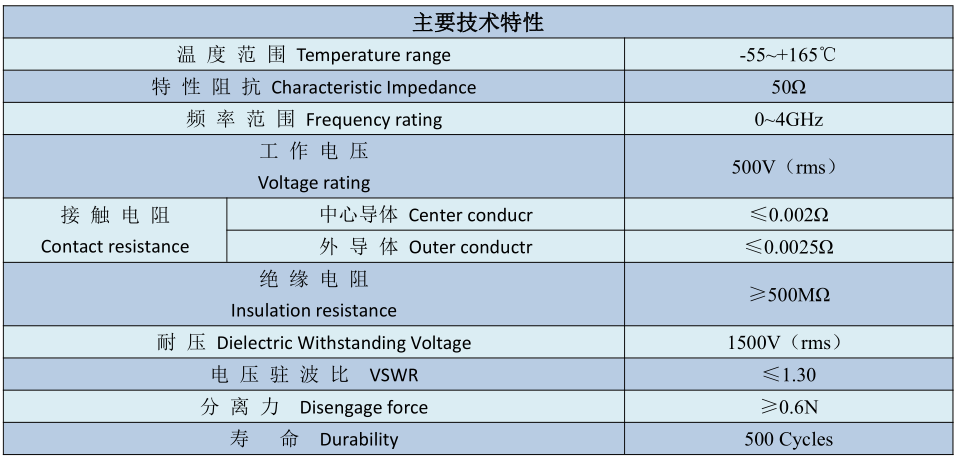

电气特性：
特性阻抗：50Ω，适配常见的射频系统，可有效减少信号反射，保证信号传输质量。
频率范围：0~4GHz，能够满足大多数射频和微波通信场景的需求。
电压驻波比：直式≤1.22/3GHz，弯式≤1.30/3GHz，低电压驻波比有助于减少信号反射，提高信号传输效率。
绝缘电阻：≥500MΩ，可有效防止漏电和信号干扰，保证信号传输的稳定性。
介质耐压：1500V（rms），具备良好的绝缘性能，能承受较高电压而不发生击穿。
工作电压：500V（rms），满足一般射频电路的工作电压要求。
接触电阻：中心导体≤0.002Ω，外导体≤0.0025Ω，低接触电阻可减少信号传输过程中的能量损耗。
插入损耗：0.20dB/3GHz，信号通过连接器时能量损失较小，能保证信号强度。
照盛BNC高真空射频同轴连接器50KFBNC-50KF机械特性：
连接方式：采用卡口锁定连接结构，只需旋转四分之一圈即可完成连接或断开操作，连接迅速，接触可靠。
内导体保持力：≥0.57N，可确保内导体连接的稳定性，防止其松动影响信号传输。
连接器啮合力和拉脱力：均为 8-63N，保证连接器在使用过程中既能可靠连接，又能在需要时方便拆卸。
耐用性：插拔次数≥500 次，具有较高的机械寿命，可满足频繁使用的需求。
环境特性：
温度范围：-55~+165℃（PE Cable -40~+85℃），能在较宽的温度范围内保持稳定性能。
真空度：真空度达 10⁻⁶Pa，是真空腔体专用屏蔽连接器，适用于高真空环境。

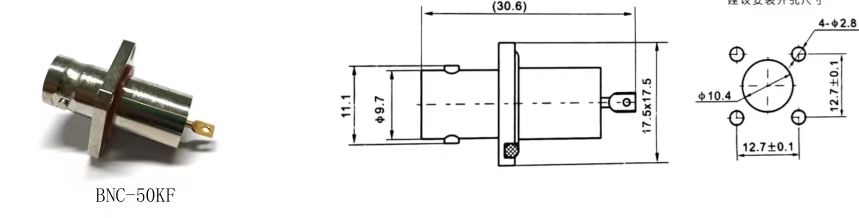

结构特性：两端都是 BNC 母头，可配合 BNC 公头使用，为穿墙式设计，可用于面板安装或机箱配线架安装，方便在不同设备和场景中使用。
